Električni krugovi su modeli koji predstavljaju stvarne strujne krugove pomoću idealiziranih elemenata čije se strujno-naponske ovisnosti mogu formalno definirati.

To čini računalo pogodnim sredstvom za prikaz i analizu električnih krugova, pa je osobno računalo (PC) postalo uobičajenim pomagalom za konstruiranje, modeliranje i analizu strujnih krugova.

U tu svrhu na tržištu su dostupni programski paketi kao što su:

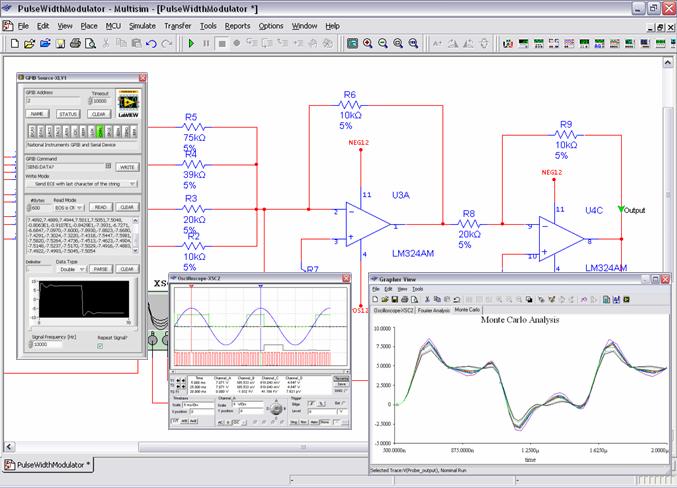

Spice, PiCad, EWB i dr.

Rotirajuće magnetsko polje

Rotirajuće magnetsko polje posebno je značajno za nastanak i primjenu izmjenične struje.

Poznato je koliko je vremena trebalo genijalnom Nikoli Tesli da predoči i
ostvari ovu zamisao, pa nije čudo da studenti kod prvog susreta s pojmom rotirajućeg magnetskog polja imaju poteškoće s razumijevanjem načina nastanka te s predočavanjem ove pojave.

Da bismo studentima olakšali razumijevanje nastanka i značajki rotirajućeg magnetskog polja, napisali smo mali program kojim se koriste mogućnosti računala za dinamičko predočavanje i analizu značajki ove pojave.

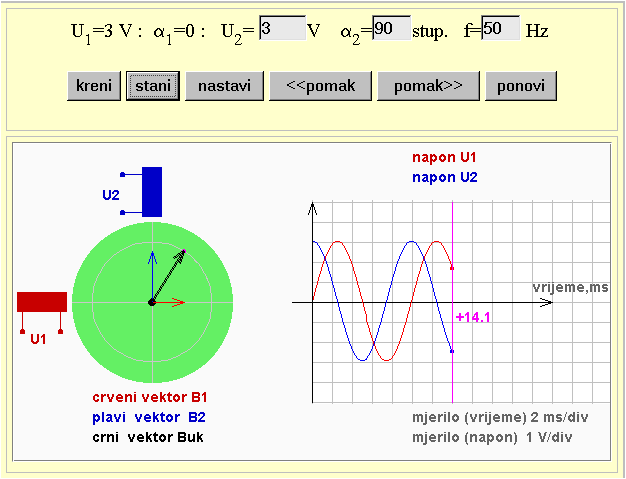

Slika prikazuje "zamrznutu" sliku zaslona računala u vježbi kojom se predočava generiranje rotirajućeg magnetskog polja pomoću dvofaznog sustava napona.

Predočavanje rotirajućeg magnetskog polja

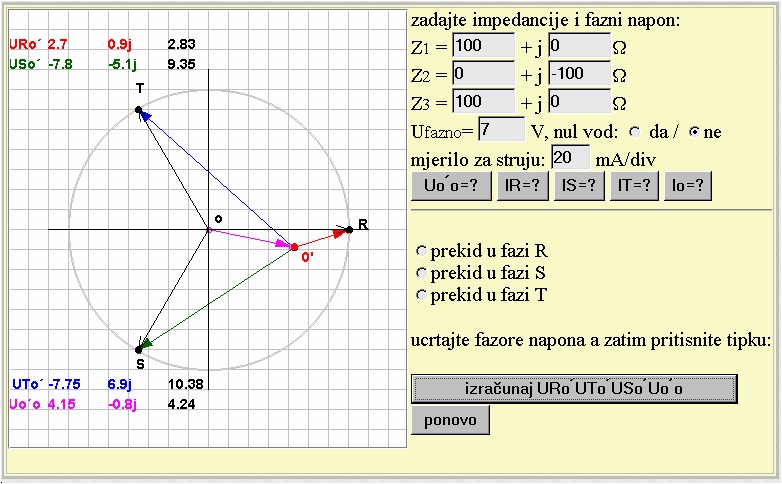

Izgled zaslona u vježbi Polifazni sustavi (internetska verzija vježbe)

Preuzeto iz rada: Unaprjeđenje nastave temeljnih elektrotehničkih
predmeta pomoću računalne i informatičke tehnologije,

A. Pavić, Sveučilište u Zagrebu,Fakultet elektrotehnike i računarstva, Zagreb, Hrvatska
