Tehničko-tehnološka dokumentacija važan je dio dokumentacije u izvođenju

praktične nastave,

stručne prakse,

radioničkih vježbi

u području strojarstva i elektrotehnike.

Primjena računala u izradi tehničkih crteža, 3D modela, radioničkih crteža

S obzirom na veliku mogućnost primjene računala i u ovom području, računala potiskuju ručnu izradu dokumentacije. U ovom radu opisane su i grafički prikazane mogućnosti izrade dokumentacije računalom.

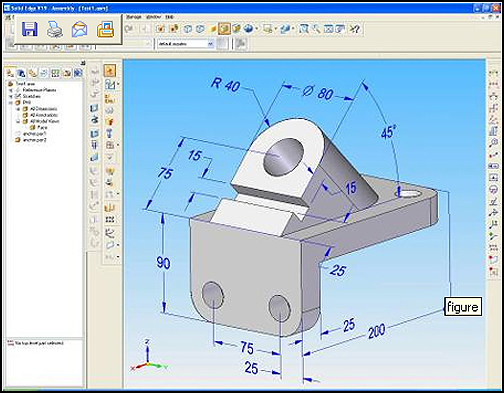

Primjer je izrađen programskim alatom Solid Edge.

Prikazuje primjenu računala u izradi tehničko-tehnološke dokumentacije za osovinu i to: 3D model, radionički crtež i operacijsku listu.

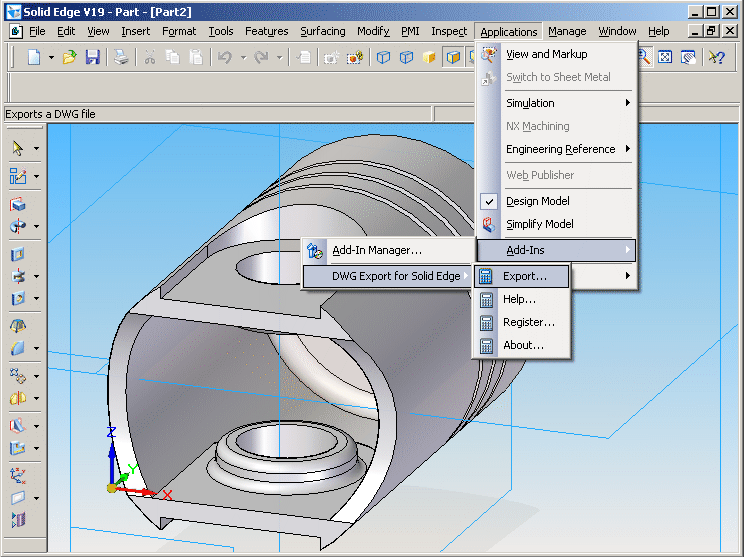

Primjer rada u alatu Solid Edge

U ovom primjeru prikazana je izrada tehničko-tehnološke dokumentacije pomoću računala.

Postupak je podijeljen u više dijelova i to:

1. Izrada modela
2. Stvaranje radioničkog crteža
3. Obrada radioničkog crteža
4. Izrada operacijske liste

Primjeri radioničkih crteža njihovo stvaranje pomoću određenih CAD alata i mogućnost primjene u praksi opisani su u priloženom dokumentu.

Preuzeto iz rada: Primjena računala u izradi tehničko-tehnološke dokumentacije
Đ. Kukec i M. Kukec
Elektrostrojarska škola Varaždin , Veleučilište u Varaždinu
Hallerova aleja 5, 42000 Varaždin, Hrvatska, Križanićeva 33, 42000 Varaždin
